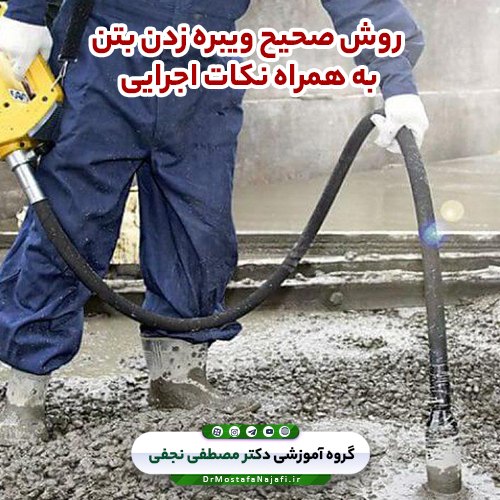

روش صحیح ویبره زدن بتن به همراه نکات اجرایی

مقدمه

ویبره زدن بتن یکی از گام‌های کلیدی و غیرقابل‌چشم‌پوشی در فرآیند بتن‌ریزی است که تأثیر مستقیم و قابل‌توجهی بر کیفیت و طول عمر سازه دارد. این فرآیند، با ایجاد ارتعاشات منظم در بتن، اهداف مهمی نظیر حذف حباب‌های هوا، افزایش تراکم و یکنواخت‌سازی مخلوط بتن را دنبال می‌کند. شاید این سوال برای شما پیش آمده باشد که چرا ویبره زدن بتن تا این حد اهمیت دارد و آیا تأثیری بر مقاومت و دوام سازه خواهد داشت؟ پاسخ به این سوال نه‌تنها اهمیت ویبره زدن را روشن می‌کند، بلکه شما را با اصول و بایدها و نبایدهای این فرآیند آشنا خواهد کرد.

بتن به عنوان یکی از پرکاربردترین مصالح ساختمانی، در صورتی می‌تواند عملکرد مطلوبی ارائه دهد که کیفیت آن در مراحل مختلف تولید، حمل، بتن‌ریزی و مراقبت به‌درستی کنترل شود. ویبره زدن بتن یکی از همین مراحل است که با حذف حباب‌های هوای محبوس در مخلوط، به تراکم بهتر و در نتیجه افزایش مقاومت بتن کمک می‌کند. این موضوع به‌خصوص در سازه‌هایی که در شرایط سخت محیطی قرار دارند، مانند پل‌ها، سدها و سازه‌های دریایی، از اهمیت بیشتری برخوردار است.

اما ویبره زدن بتن تنها به بهبود مقاومت محدود نمی‌شود. این فرآیند به یکنواخت‌سازی سطح بتن و کاهش ترک‌خوردگی آن نیز کمک می‌کند. حباب‌های هوا که ممکن است در حین بتن‌ریزی در مخلوط به دام افتاده باشند، می‌توانند موجب ایجاد نقاط ضعف در بتن شوند. ویبره زدن، این حباب‌ها را از مخلوط خارج کرده و باعث می‌شود ساختاری متراکم و بدون نقص ایجاد شود. نتیجه این کار، کاهش نفوذپذیری بتن در برابر آب و مواد شیمیایی مضر و در نتیجه افزایش دوام سازه در بلندمدت است.

برای انجام صحیح ویبره زدن بتن، استفاده از تجهیزات مناسب و رعایت روش‌های استاندارد ضروری است. دستگاه‌های ویبراتور در دو نوع اصلی داخلی و سطحی طراحی شده‌اند که بسته به نوع سازه و نیاز پروژه، یکی از این انواع انتخاب می‌شود. به‌عنوان مثال، در ستون‌ها و دیوارهای بتنی از ویبراتورهای داخلی استفاده می‌شود که ارتعاشات را به‌صورت عمقی به مخلوط بتن منتقل می‌کنند. در مقابل، برای یکنواخت کردن سطح بتن در دال‌ها و کف‌ها، ویبراتورهای سطحی کارایی بیشتری دارند.

یکی از نکات حیاتی در ویبره زدن بتن، مدت‌زمان اعمال ارتعاش است. اگر زمان ویبره زدن خیلی کوتاه باشد، ممکن است حباب‌های هوا به‌طور کامل حذف نشوند و اگر بیش‌ازحد طولانی باشد، ممکن است منجر به جدا شدن اجزای مخلوط یا کاهش چسبندگی بتن شود. از این رو، رعایت زمان‌بندی دقیق و متناسب با نوع بتن و تجهیزات مورداستفاده اهمیت بالایی دارد.

ویبره زدن بتن همچنین می‌تواند نقش مهمی در بهبود ظاهر نهایی سازه داشته باشد. سطوح بتنی که به‌درستی ویبره شده باشند، صاف‌تر و بدون ترک یا فرورفتگی هستند. این امر نه‌تنها به کیفیت سازه کمک می‌کند، بلکه هزینه‌های تعمیر و نگهداری در آینده را نیز کاهش می‌دهد. در پروژه‌های بزرگ و حساس، توجه به این جزئیات می‌تواند تفاوت بزرگی در نتیجه نهایی ایجاد کند.

نباید فراموش کرد که استفاده از دستگاه‌های ویبراتور نیازمند مهارت و آگاهی از دستورالعمل‌های آیین‌نامه‌ای است. برخی از مشکلات متداول، مانند ویبره زدن بیش‌ازحد یا کم‌توجهی به تمیزی و سلامت دستگاه، می‌تواند بر کیفیت نهایی بتن تأثیر منفی بگذارد. بنابراین، آموزش و نظارت بر فرآیند ویبره زدن باید بخشی جدایی‌ناپذیر از برنامه‌های کاری هر پروژه بتنی باشد.

در نهایت، اگرچه ویبره زدن بتن ممکن است در نگاه اول فرآیندی ساده به نظر برسد، اما در واقع یکی از مهم‌ترین عوامل تعیین‌کننده در کیفیت و دوام سازه است. اجرای صحیح این فرآیند، نه‌تنها به افزایش مقاومت و پایداری سازه کمک می‌کند، بلکه از بروز مشکلات احتمالی در آینده جلوگیری می‌کند. با رعایت اصول و نکات ذکرشده، می‌توانید مطمئن باشید که بتن‌ریزی شما به بهترین شکل ممکن انجام شده و نتیجه‌ای حرفه‌ای و ماندگار به دست آورده‌اید.

1. ویبره زدن بتن چیست؟

ویبره زدن بتن یکی از مراحل ضروری در فرآیند بتن‌ریزی است که برای بهبود کیفیت و افزایش دوام بتن انجام می‌شود. بتن، به‌عنوان یکی از پرکاربردترین مصالح ساختمانی، یک ماده کامپوزیت است که از ترکیب اجزای مختلفی مانند سیمان، آب، شن، ماسه و حباب‌های هوا تشکیل می‌شود. هر یک از این اجزا باید به نسبت مشخص و استاندارد در بتن حضور داشته باشند؛ چراکه هرگونه تغییر در درصد این مواد می‌تواند بر خواص مکانیکی، دوام و کارایی نهایی بتن تأثیر منفی بگذارد.

هنگام بتن‌ریزی، به‌طور طبیعی حباب‌های هوای ریزی در داخل مخلوط بتن به وجود می‌آیند. این حباب‌ها که تعداد آن‌ها می‌تواند به هزاران مورد برسد، دلیل اصلی متخلخل شدن بتن و کاهش یکپارچگی ساختاری آن هستند. هرچه میزان حباب‌های هوا بیشتر باشد، بتن پس از سفت شدن ضعیف‌تر خواهد بود و ممکن است در برابر نیروهای محیطی و فشاری عملکرد مطلوبی نداشته باشد. اینجاست که ویبره زدن بتن اهمیت پیدا می‌کند.

ویبراتور بتن، ابزاری است که با ایجاد ارتعاشات شدید، حباب‌های هوا را از داخل بتن خارج کرده و به ترکیب بتن کمک می‌کند تا متراکم‌تر و یکنواخت‌تر شود. این فرآیند نه‌تنها باعث حذف حباب‌های هوا می‌شود، بلکه مقاومت و پایداری بتن را در برابر فشارهای خارجی و عوامل محیطی افزایش می‌دهد. استفاده صحیح از ویبره بتن می‌تواند خواص مکانیکی بتن را به‌طور چشمگیری بهبود بخشد و سطح بتن را صاف و یکدست کند.

برای دستیابی به بهترین نتایج، مطالعه و رعایت آیین‌نامه‌های مرتبط با ویبره زدن بتن بسیار توصیه می‌شود. این آیین‌نامه‌ها شامل نکاتی در مورد زمان، روش و تجهیزات مناسب برای هر پروژه بتنی است که رعایت آن‌ها تضمین‌کننده کیفیت نهایی بتن خواهد بود. در ادامه، به بررسی روش‌های صحیح ویبره زدن بتن و نکات مرتبط با آن خواهیم پرداخت.

2. روش صحیح ویبره زدن بتن و نکات استفاده از انواع آن

ویبره زدن بتن یکی از مراحل حیاتی در فرآیند بتن‌ریزی است که بسته به نوع پروژه و تجهیزات موجود می‌تواند به روش‌های مختلفی انجام شود. انواع مختلف ویبراتور بتن برای کاربردهای گوناگون طراحی شده‌اند و هرکدام ویژگی‌ها و مزایای خاص خود را دارند. در ادامه، انواع ویبراتورها و روش صحیح استفاده از آن‌ها را بررسی می‌کنیم.

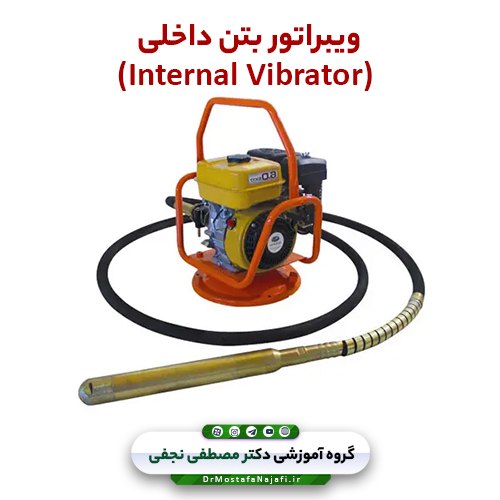

1.2. ویبراتور بتن داخلی (Internal Vibrator)

ویبراتور بتن داخلی یا غوطه‌وری یکی از پرکاربردترین ابزارها در پروژه‌های ساختمانی است که نقش حیاتی در افزایش کیفیت بتن دارد. این دستگاه با ایجاد ارتعاشات مستقیم در داخل بتن، موجب حذف حباب‌های هوا و تراکم بهتر مخلوط می‌شود. تراکم کافی بتن باعث افزایش مقاومت، کاهش نفوذپذیری و جلوگیری از مشکلاتی نظیر ترک‌خوردگی یا ضعف ساختاری در سازه می‌گردد. در ادامه، جزئیات بیشتری درباره روش صحیح استفاده از ویبراتور داخلی و نکات مهم مرتبط با آن ارائه می‌شود.

1.1.2. روش استفاده از ویبراتور داخلی

برای کار با ویبراتور داخلی، ابتدا سر ویبراتور را به‌صورت عمودی داخل بتن فرو کنید. دستگاه را روشن کرده و اجازه دهید ارتعاشات به‌طور کامل به عمق بتن نفوذ کند. پس از حدود 10 تا 15 ثانیه (بسته به نوع بتن و میزان روانی آن)، ویبراتور را به‌آرامی و با سرعت ثابت از بتن خارج کنید. این فرآیند باید به‌گونه‌ای انجام شود که تمام حباب‌های هوای محبوس در بتن آزاد شوند و بتن به تراکم و همگنی مطلوب برسد.

2.1.2. چرا ویبراتور را عمودی نگه داریم؟

نگه‌داشتن ویبراتور به‌صورت عمودی بسیار مهم است. اگر ویبراتور به‌صورت مایل یا افقی در بتن قرار گیرد:

• ارتعاشات به‌طور یکنواخت منتقل نمی‌شوند و باعث تراکم نامناسب در برخی نواحی می‌شود.
• دستگاه ممکن است به میلگردها گیر کند و کارایی آن کاهش یابد.
• زاویه‌دار بودن دستگاه می‌تواند به شیلنگ ویبراتور آسیب برساند و عمر مفید آن را کوتاه کند.

جلوگیری از تشکیل درزهای سرد

درزهای سرد یکی از مشکلات شایع در بتن‌ریزی هستند. این درزها زمانی ایجاد می‌شوند که اتصال کافی بین لایه‌های جدید و قبلی بتن وجود نداشته باشد. برای جلوگیری از این مشکل:

• هنگام ویبره زدن لایه جدید، نوک ویبراتور باید حداقل 6 اینچ در لایه قبلی فرو رود.
• این کار باعث ادغام بهتر لایه‌ها و افزایش یکپارچگی سازه می‌شود.

ایجاد ارتعاش با الگوی منظم

ویبره زدن باید به‌صورت سیستماتیک و با الگوی منظم انجام شود. برای این کار:

• فواصل منظم را انتخاب کرده و ویبراتور را به‌طور پیوسته در این فواصل فرو کنید.
• از ویبره زدن تصادفی خودداری کنید، زیرا می‌تواند منجر به تراکم ناهموار و باقی ماندن حباب‌های هوا در بخش‌هایی از بتن شود.

توقف به‌موقع ویبره زدن

یکی از مهم‌ترین نکات در ویبره زدن بتن، دانستن زمان توقف است.

• زمانی که سطح بتن براق شده و حباب‌های هوا دیگر از آن خارج نمی‌شوند، ویبره زدن را متوقف کنید.
• ادامه دادن ویبره پس از این مرحله می‌تواند به جدا شدن آب و سیمان از سنگدانه‌ها منجر شود، که به آن “آب‌انداختگی” گفته می‌شود. این مشکل نه‌تنها ظاهر بتن را خراب می‌کند، بلکه باعث ضعف ساختاری نیز می‌شود.

2.1.2. نحوه صحیح خارج کردن ویبراتور

پس از اتمام تراکم، ویبراتور را به‌آرامی و با سرعت حدود یک اینچ در ثانیه از بتن خارج کنید. این حرکت آهسته و کنترل‌شده:

• اجازه می‌دهد که آخرین حباب‌های هوا نیز از بتن خارج شوند.
• از ایجاد فضای خالی در محل خروج دستگاه جلوگیری می‌کند.
  اگر بعد از خروج ویبراتور همچنان حباب‌هایی در سطح بتن ظاهر می‌شوند، فرآیند ویبره زدن را تکرار کنید.

3.1.2. خطرات ناشی از استفاده نادرست از ویبراتور داخلی

استفاده نادرست از ویبراتور داخلی می‌تواند عواقب جدی برای بتن و تجهیزات داشته باشد. برخی از خطرات رایج عبارت‌اند از:

• جداشدگی اجزای بتن: ویبره بیش‌ازحد می‌تواند باعث جدا شدن سنگدانه‌ها از ملات سیمان شود.
• آسیب به شیلنگ ویبراتور: خم کردن یا ضربه زدن به شیلنگ می‌تواند آن را ضعیف کرده و عمر مفید دستگاه را کاهش دهد.
• کاهش کیفیت سازه: ویبره ناکافی یا نادرست باعث باقی ماندن حباب‌های هوا در بتن شده و مقاومت نهایی را کاهش می‌دهد.

ویبراتور داخلی ابزاری کلیدی برای دستیابی به بتن باکیفیت و مقاوم است. رعایت اصول صحیح ویبره زدن، از جمله نگه‌داشتن دستگاه به‌صورت عمودی، استفاده از الگوی منظم، جلوگیری از درز سرد، و متوقف کردن ویبره در زمان مناسب، می‌تواند تضمین‌کننده یکپارچگی و دوام سازه‌های بتنی باشد. همچنین، نگهداری و استفاده صحیح از شیلنگ ویبراتور به افزایش عمر دستگاه و کارایی آن کمک می‌کند. با یادگیری و رعایت این نکات، کیفیت بتن‌ریزی خود را به سطح حرفه‌ای ارتقا دهید.

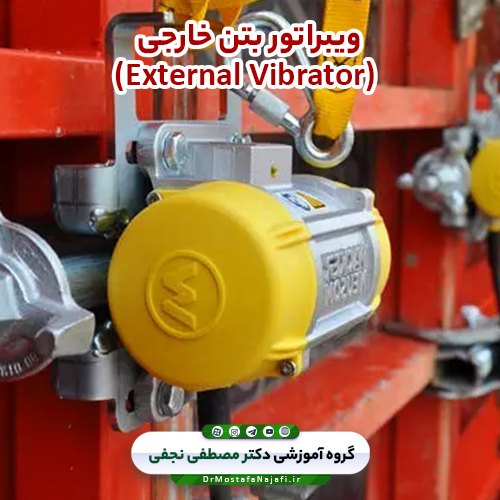

2.2. ویبراتور بتن خارجی (External Vibrator)

ویبراتور بتن خارجی که با نام‌هایی همچون ویبراتور قالب، ویبراتور فرم، یا موتور ویبره بدنه نیز شناخته می‌شود، ابزاری تخصصی برای تراکم بتن در پروژه‌های بتن‌ریزی با قالب‌های پیش‌ساخته است. این نوع ویبراتور، برخلاف ویبراتورهای داخلی، به قسمت خارجی قالب متصل می‌شود و با ایجاد ارتعاشات در قالب، به حذف حباب‌های هوا و بهبود تراکم بتن کمک می‌کند. استفاده صحیح از این ابزار نه‌تنها باعث افزایش مقاومت بتن می‌شود، بلکه سطح بتن را یکنواخت و زیبا می‌کند.

1.2.2. نکات مهم هنگام کار با ویبراتور بتن خارجی

1. استفاده از چند ویبراتور در پروژه‌های بزرگ:
   در پروژه‌هایی با قالب‌های گسترده و حجم زیاد بتن، استفاده از چندین ویبراتور خارجی به‌صورت هم‌زمان ضروری است. این روش باعث می‌شود که تمامی بخش‌های قالب به‌طور یکنواخت تحت تأثیر ارتعاش قرار گیرند و حباب‌های هوا به‌طور کامل از بتن خارج شوند. برای بهترین نتیجه، فاصله میان ویبراتورها را حدود 6 فوت در نظر بگیرید.
2. اطمینان از لرزش آزادانه قالب:
   قالبی که به ویبراتور خارجی متصل می‌شود باید توانایی لرزش آزادانه داشته باشد. اتصال قالب به یک دستگاه ایزولاسیون فنری می‌تواند به جلوگیری از مانع‌شدن لرزش کمک کند. اگر قالب به درستی نصب نشده باشد یا لرزش آن محدود شود، تأثیر ویبراتور کاهش یافته و احتمال باقی ماندن حباب‌های هوا در بتن افزایش می‌یابد.
3. غوطه‌وری کامل سر ویبراتور در بتن:
   هنگام کار با ویبراتور خارجی، باید اطمینان حاصل شود که سر ویبراتور به‌طور کامل در بتن فرو رفته است. روشن کردن دستگاه در حالتی که بخشی از سر ویبراتور بیرون از سطح بتن باشد، می‌تواند باعث ایجاد لرزش ناکافی یا ناهموار شود. این امر ممکن است به کاهش کیفیت تراکم و ایجاد نقاط ضعف در بتن منجر شود.
4. استفاده از لرزش شدیدتر برای بتن‌های کم اسلامپ:
   بتن‌های کم اسلامپ (Low-Slump Concrete) که دارای کارایی پایین‌تری هستند، به لرزش بیشتری برای حذف حباب‌های هوا نیاز دارند. این نوع بتن که معمولاً در پروژه‌هایی با نیاز به مقاومت بالا استفاده می‌شود، به دلیل تراکم بالای مواد، به ارتعاشات قوی‌تر و زمان بیشتری برای تراکم نیاز دارد. در چنین مواردی، استفاده از ویبراتورهایی با قدرت بیشتر یا تنظیم دستگاه برای لرزش شدیدتر توصیه می‌شود.

2.2.2. مزایای استفاده از ویبراتور بتن خارجی

• یکنواختی در تراکم: ویبراتورهای خارجی با ایجاد ارتعاش یکنواخت در کل قالب، از ایجاد نقاط ضعیف در بتن جلوگیری می‌کنند.
• جلوگیری از جداشدگی اجزا: برخلاف ویبراتورهای داخلی، این نوع ویبراتور خطر جداشدگی آب و سیمان از سنگدانه‌ها را کاهش می‌دهد.
• مناسب برای بتن پیش‌ساخته: در تولید قطعات پیش‌ساخته بتنی، ویبراتورهای خارجی به دلیل کنترل بهتر بر تراکم، گزینه‌ای ایده‌آل هستند.
• کاهش ترک‌خوردگی و افزایش دوام: حذف کامل حباب‌های هوا و افزایش تراکم، مقاومت و طول عمر سازه بتنی را تضمین می‌کند.

3.2.2. چالش‌های استفاده از ویبراتور خارجی

• نصب صحیح دستگاه: عملکرد ویبراتور خارجی به نحوه اتصال آن به قالب وابسته است. هرگونه خطا در نصب می‌تواند اثربخشی دستگاه را کاهش دهد.
• نیاز به تجهیزات کمکی: برای ارتعاش آزادانه قالب، معمولاً نیاز به استفاده از سیستم‌های ایزولاسیون یا پایه‌های خاص وجود دارد.
• هزینه بالاتر در مقایسه با ویبراتورهای داخلی: به دلیل پیچیدگی در نصب و تجهیزات جانبی، هزینه استفاده از ویبراتور خارجی معمولاً بیشتر است.

ویبراتور بتن خارجی، ابزاری قدرتمند برای افزایش کیفیت بتن در پروژه‌های با قالب‌های پیش‌ساخته و گسترده است. رعایت نکات کلیدی در استفاده از این دستگاه، از جمله تنظیم تعداد ویبراتورها، اطمینان از لرزش آزادانه قالب، و تنظیم شدت لرزش برای انواع بتن، نقش مهمی در دستیابی به بتن مقاوم و یکنواخت ایفا می‌کند. با درک دقیق روش صحیح استفاده از ویبراتور خارجی و بهره‌گیری از تجهیزات مناسب، می‌توانید کیفیت نهایی پروژه‌های بتنی خود را به سطح بالاتری برسانید.

ویبراتور بتن سطحی (Surface Vibrator) که به آن جامپر نیز گفته می‌شود، یکی از انواع مهم ابزارهای ویبره بتن است که مخصوصاً برای سطوح بتنی با عمق کم طراحی شده است. این نوع ویبراتور به‌طور مستقیم روی سطح بتن تازه ریخته شده قرار می‌گیرد و ارتعاشات را به سطح منتقل می‌کند تا حباب‌های هوا از سطح بتن خارج شوند و تراکم مناسبی ایجاد شود. ویبراتورهای سطحی برای کاربردهایی مناسب هستند که نیاز به سطحی صاف و یکنواخت دارند، مانند پروژه‌های دال بتنی یا کف‌سازی‌های صنعتی. این ویبراتور معمولاً برای دال‌هایی با عمق کمتر از 6 اینچ استفاده می‌شود.

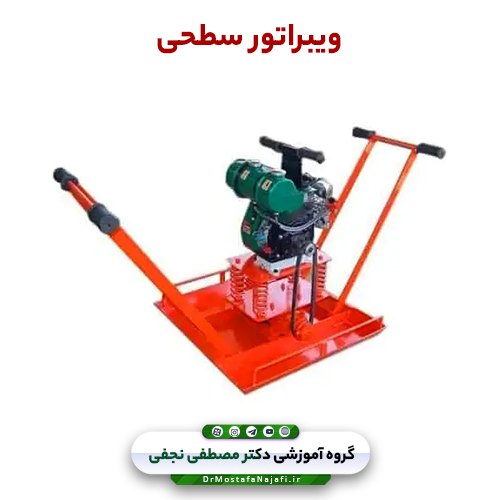

3.2. ویبراتور سطحی

ویبراتور سطحی با ایجاد ارتعاشات در سطح بتن، حباب‌های هوا را از داخل ترکیب بتن خارج کرده و باعث فشرده‌تر شدن مواد می‌شود. این عمل به ایجاد یک سطح صاف و یکنواخت کمک می‌کند و همچنین میزان نفوذپذیری بتن را کاهش می‌دهد. به طور کلی، ویبراتور سطحی باعث می‌شود که سطح بتن براق‌تر و صاف‌تر به نظر برسد. از آنجا که این ویبراتور فقط تأثیراتی بر روی لایه‌های سطحی دارد، مناسب‌ترین گزینه برای پروژه‌هایی با ضخامت کم است.

1.3.2. نکات مهم هنگام کار با ویبراتور سطحی

1. استفاده از ویبراتور داخلی به‌عنوان مکمل
   ویبراتور سطحی نمی‌تواند به عمق بتن نفوذ کند و تنها بر سطح تأثیر می‌گذارد. برای پروژه‌هایی که عمق بیشتری دارند و نیاز به تراکم بیشتر دارند، می‌توانید از ویبراتورهای داخلی برای تراکم لایه‌های زیرین استفاده کنید. این کار موجب ایجاد تراکم یکنواخت در تمامی بخش‌های بتن می‌شود. این ترکیب از ویبراتور داخلی و سطحی باعث بهبود کیفیت کلی بتن و جلوگیری از بروز مشکلاتی همچون ترک‌خوردگی یا نفوذپذیری بیش از حد می‌شود.
2. انتخاب نوع مناسب ویبراتور سطحی
   ویبراتورهای سطحی انواع مختلفی دارند که بسته به نوع پروژه، می‌توان از آن‌ها استفاده کرد. برخی از این دستگاه‌ها دارای روکش‌های غلتکی ویبره هستند که برای پروژه‌های بزرگ و سطحی گسترده مناسب‌اند. همچنین، روکش‌های دوتایی و تکی برای پروژه‌های سنگفرش‌کاری و فونداسیون‌های سبک‌تر به کار می‌روند. برای انتخاب بهترین نوع ویبراتور برای پروژه‌تان، باید به عمق بتن، ابعاد پروژه و نیازهای تراکم توجه کنید.
3. کاربرد در پروژه‌های با نیاز به سطح صاف
   یکی از مهم‌ترین ویژگی‌های ویبراتور سطحی، توانایی ایجاد سطوح صاف و براق است. در پروژه‌هایی که ظاهر بتن اهمیت زیادی دارد (مثل دال‌های بتنی نمایان، کف‌سازی‌های صنعتی یا پروژه‌های دکوراتیو)، ویبراتور سطحی بهترین انتخاب است. این دستگاه با کاهش حباب‌های هوا در سطح بتن، یک سطح صاف و براق ایجاد می‌کند که جلوه زیبایی به بتن می‌بخشد.
4. اجتناب از استفاده نادرست ویبراتور
   یکی از اشتباهات رایج در استفاده از ویبراتورهای سطحی، استفاده از آن‌ها برای تغییر مکان بتن یا تراکم لایه‌های عمیق‌تر است. ویبراتور سطحی تنها باید برای ارتعاش و حذف حباب‌های هوا از سطح بتن استفاده شود. استفاده نادرست از ویبراتور می‌تواند منجر به ایجاد سطح ناهموار، ترک‌خوردگی و حتی آسیب به یکپارچگی ساختاری بتن شود.

2.3.2. مزایای ویبراتور سطحی

1. ایجاد سطحی صاف و یکنواخت
   ویبراتور سطحی با حذف حباب‌های هوا در سطح بتن، یک سطح صاف، براق و یکنواخت به وجود می‌آورد. این ویژگی در پروژه‌هایی که ظاهر سطح بتن اهمیت دارد، مانند دکوراسیون‌های داخلی، کف‌سازی‌های خاص و یا پروژه‌های معماری مدرن، اهمیت زیادی دارد.
2. مناسب برای دال‌های نازک و کم‌عمق
   این نوع ویبراتور بهترین عملکرد را در دال‌های بتنی با ضخامت کم، حدود 6 اینچ یا کمتر، دارد. در این نوع پروژه‌ها، ویبراتور سطحی قادر است تا تراکم مناسبی ایجاد کند و سطحی صاف و یکپارچه بسازد.
3. کاهش نیاز به ویبراتورهای متعدد
   برای پروژه‌هایی با سطح زیاد، ویبراتور سطحی می‌تواند به‌طور مؤثر تمامی بخش‌های سطح بتن را به‌طور یکنواخت و با سرعت مناسب ارتعاش دهد. این ویژگی باعث می‌شود تا نیازی به استفاده از ویبراتورهای متعدد برای یک سطح خاص نباشد، در نتیجه هزینه و زمان کمتری صرف می‌شود.

3.3.2. چالش‌ها و محدودیت‌ها

1. عدم نفوذ به لایه‌های عمیق بتن
   ویبراتور سطحی تنها بر لایه‌های بالایی تأثیر دارد و نمی‌تواند به عمق بتن نفوذ کند. بنابراین برای پروژه‌های عمیق‌تر یا ترکیب‌هایی که نیاز به تراکم در عمق دارند، استفاده از ویبراتورهای داخلی ضروری است.
2. نیاز به دقت در کاربری
   در صورتی که ویبراتور سطحی به درستی استفاده نشود، ممکن است نتیجه دلخواه حاصل نشود. این نوع ویبراتور نیاز به دقت در تنظیم سرعت و نحوه حرکت دارد تا از بروز مشکلاتی مانند ترک‌خوردگی سطح یا تراکم نامناسب جلوگیری شود.

ویبراتور بتن سطحی ابزاری بسیار مفید برای پروژه‌های بتنی است که نیاز به سطحی صاف و یکنواخت دارند. این ویبراتور در پروژه‌هایی که عمق بتن کم است، مانند دال‌ها یا کف‌های بتنی، عملکرد بسیار خوبی دارد و به راحتی سطحی براق و بدون حباب هوا ایجاد می‌کند. با این حال، برای پروژه‌های عمیق‌تر و نیاز به تراکم بهتر در لایه‌های داخلی، استفاده از ویبراتور داخلی یا ترکیب آن با ویبراتور سطحی توصیه می‌شود. اگر نکات و روش‌های صحیح استفاده از ویبراتور بتن را رعایت کنید، می‌توانید به نتیجه‌ای عالی و با کیفیت دست یابید.

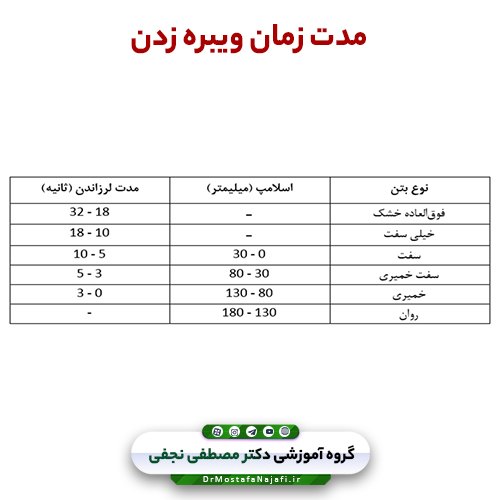

3. مدت زمان ویبره زدن

مدت زمان ویبره زدن بتن بسته به شرایط مختلف متغیر است و معمولاً بین 5 تا 15 ثانیه طول می‌کشد. در این مدت زمانی که ویبراتور بتن را در مخلوط بتن وارد می‌کنید، باید به طور مداوم آن را حرکت دهید تا تمام حباب‌های هوا از بین بروند و ترکیب به طور یکنواخت فشرده شود. این مدت زمان معمولاً برای لایه‌های نازک‌تر و کمتر عمق بتن کافی است، اما در صورت وجود لایه‌های عمیق‌تر یا بتن‌های خاص، این مدت زمان می‌تواند افزایش یابد.

1.3. چه زمانی ویبره زدن باید متوقف شود؟

ویبره زدن باید بلافاصله متوقف شود وقتی که سطح بتن صاف و براق شده و دیگر هیچ حباب هوایی از آن خارج نمی‌شود. اگر پس از برداشتن ویبراتور هنوز حباب‌هایی در بتن وجود داشته باشد، باید فرآیند را تکرار کنید تا زمانی که هیچ حبابی باقی نماند. این کار باید با دقت انجام شود، زیرا ویبره زدن بیشتر از حد می‌تواند به بافت بتن آسیب بزند.

2.3. تأثیرات زمان بیش از حد یا کم از حد ویبره زدن

• زمان کم ویبره زدن: اگر زمان ویبره زدن خیلی کوتاه باشد، سنگدانه‌ها تمایل به حرکت به سمت بالا پیدا می‌کنند و در نتیجه، ملات بتن به درستی در قالب توزیع نمی‌شود. این امر باعث ایجاد منافذ و حفره‌های هوا در داخل بتن می‌شود که می‌تواند بر مقاومت و دوام بتن تأثیر منفی بگذارد.
• زمان زیاد ویبره زدن: اگر ویبره زدن بیش از حد ادامه یابد، ممکن است شیره بتن (آب و سیمان) به سطح بیاید. این کار می‌تواند منجر به جدا شدن شیره از ترکیب اصلی بتن و ایجاد یک لایه ضعیف در سطح بتن شود که باعث کاهش یکپارچگی ساختاری و مقاومت سطحی بتن می‌شود.

3.3. ملاحظات مهم هنگام انتخاب زمان مناسب ویبره زدن

• عمق بتن: برای لایه‌های کم عمق بتن، زمان ویبره کوتاه‌تر و برای لایه‌های عمیق‌تر نیاز به زمان بیشتری برای اطمینان از تراکم یکنواخت و از بین بردن حباب‌های هوا است.
• ترکیب بتن: ترکیب بتن (مانند میزان اسلامپ و محتوای رطوبت) نیز می‌تواند بر مدت زمان ویبره زدن تأثیر بگذارد. بتن‌های خشک‌تر یا کم اسلامپ نیاز به زمان بیشتر دارند تا به درستی تراکم یابند.
• نوع ویبراتور: نوع ویبراتور نیز تأثیرگذار است. برای ویبراتورهای داخلی، زمان ویبره باید متناسب با میزان نفوذ آن و عمق بتن تنظیم شود.

4.3. زمان مجاز برای ویبره زدن بتن پس از ریختن

در صورتی که عملیات ویبره زدن در مدت زمان کوتاهی پس از ریختن بتن صورت گیرد، می‌تواند بهترین نتیجه را به همراه داشته باشد. اگر عمق لایه‌های بتن زیاد باشد، می‌توان تا دو ساعت پس از عملیات بتن‌ریزی، ویبره زدن را ادامه داد، البته به شرطی که بتن هنوز گیرش اولیه پیدا نکرده باشد. انجام این کار پس از گیرش اولیه بتن ممکن است منجر به آسیب به ترکیب بتن و از دست دادن کیفیت آن شود.

4. آیا ویبره زدن بتن ضروری است؟

ویبره زدن بتن یکی از مراحل کلیدی در فرآیند بتن‌ریزی است که تأثیرات قابل توجهی بر کیفیت نهایی بتن دارد. در بسیاری از پروژه‌های ساختمانی، انجام این فرایند الزامی است، چرا که باعث بهبود بسیاری از ویژگی‌های بتن می‌شود. یکی از اصلی‌ترین مزایای ویبره زدن بتن، کاهش تخلخل آن است. زمانی که بتن به درستی ویبره زده می‌شود، حباب‌های هوا که در اثر ترکیب مواد مختلف به وجود آمده‌اند، از بین می‌روند و بتن به تراکم بالاتری دست می‌یابد. این فرآیند باعث می‌شود تا سطح بتن یکنواخت‌تر و صاف‌تر باشد، که علاوه بر جنبه‌های ظاهری، به استحکام و دوام آن نیز کمک می‌کند.

با حذف حباب‌های هوا، نفوذپذیری بتن کاهش می‌یابد، که این امر می‌تواند به طور قابل توجهی دوام بتن را افزایش دهد. نفوذپذیری پایین به این معناست که آب و سایر عوامل آسیب‌زا نمی‌توانند به راحتی وارد بتن شوند و باعث تخریب آن شوند. این ویژگی به ویژه در مناطقی که در معرض رطوبت یا تغییرات دمایی شدید هستند، اهمیت پیدا می‌کند. به علاوه، کاهش نفوذپذیری به جلوگیری از رشد قارچ‌ها و قارچ‌های خوردنده نیز کمک می‌کند.

ویبره زدن بتن همچنین باعث بهبود خواص مکانیکی آن می‌شود. با دستیابی به تراکم مطلوب، مقاومت فشاری، کششی و خمشی بتن افزایش می‌یابد و این ویژگی‌ها باعث می‌شود که بتن در برابر بارهای سنگین و نیروهای خارجی بهتر عمل کند. به طور خاص، در پروژه‌های ساختمانی که نیاز به استحکام بالایی دارند، این ویژگی از اهمیت بالایی برخوردار است.

در نهایت، ویبره زدن بتن به راحتی فرآیند گیرش آن را تسهیل می‌کند. با اطمینان از اینکه مواد به طور یکنواخت در قالب قرار گرفته و تراکم مطلوب حاصل شده است، فرآیند خشک شدن و سخت شدن بتن سریع‌تر و کارآمدتر انجام می‌شود. این امر باعث می‌شود که بتن به سرعت آماده استفاده باشد و در نتیجه، فرآیند ساخت و ساز تسریع گردد. بنابراین، به طور کلی، ویبره زدن بتن نه تنها کیفیت بتن را بهبود می‌بخشد بلکه باعث افزایش طول عمر و استحکام سازه‌های بتنی می‌شود.

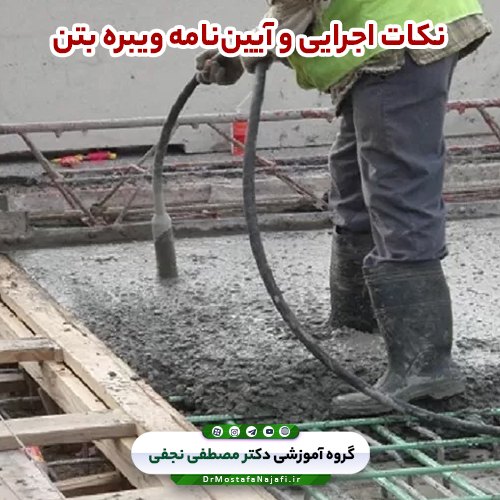

5. نکات اجرایی و آیین‌نامه ویبره بتن

برای اجرای صحیح ویبره زدن بتن، رعایت نکات اجرایی و آیین‌نامه‌های مربوطه ضروری است تا نتیجه‌ی مطلوب حاصل شود و کیفیت بتن در نهایت به بهترین شکل ممکن باشد. در این راستا، برخی از مهم‌ترین اصول و نکات اجرایی به شرح زیر است:

اولاً، ویبره بتن باید به اندازه‌ای به داخل بتن فرو رود که اطمینان حاصل شود تمامی بخش‌های بتن به تراکم مطلوب رسیده‌اند. مطابق با آیین‌نامه‌ها، ویبره باید حداقل 5 تا 10 سانتی‌متر به داخل لایه زیرین فرو رود. این امر به منظور یکپارچه کردن دو لایه زیرین و بالایی بتن است تا از ایجاد درز سرد و تراکم ناهموار جلوگیری شود.

همچنین، فاصله بین نقاط مختلفی که ویبره به آن‌ها وارد می‌شود باید معادل 1.5 برابر شعاع ویبراتور باشد. این نکته به توزیع یکنواخت ارتعاشات در تمام سطح بتن کمک کرده و از تراکم ناهموار جلوگیری می‌کند.

مهم‌ترین نکته در اجرای ویبره بتن این است که ویبراتور باید به صورت کاملاً عمودی درون قالب فرو رود. هر گونه حرکت افقی یا مایل ویبراتور باعث عدم توزیع صحیح ارتعاشات و در نتیجه تراکم غیر یکنواخت بتن می‌شود. در هنگام خارج کردن ویبراتور نیز، باید آن را به آرامی و به صورت عمودی از بتن خارج کنید. خارج کردن ناگهانی یا سریع ویبراتور می‌تواند باعث آسیب به ترکیب بتن و عدم عملکرد صحیح آن شود.

در نهایت، ویبره زدن بتن نباید به صورت یکباره و به سرعت انجام شود. باید ویبراتور به آرامی و با دقت از بتن خارج شود تا هیچ حباب هوایی باقی نماند و سطح بتن به تراکم و یکنواختی مطلوب برسد. رعایت این نکات نه تنها باعث بهبود کیفیت بتن می‌شود، بلکه می‌تواند طول عمر سازه‌های بتنی را افزایش داده و به استحکام بیشتر آن‌ها کمک کند.

6. اشتباهات رایج در هنگام ویبره زدن بتن

اشتباهات رایج در هنگام ویبره زدن بتن می‌تواند به مشکلات جدی در کیفیت و دوام بتن منجر شود. در اینجا به برخی از رایج‌ترین اشتباهات اشاره شده و توضیحات بیشتری درباره هرکدام آورده‌ایم:

1. عدم قرار دادن پوکر ویبراتور به طور کامل درون بتن: یکی از اشتباهات مهم، قرار ندادن کامل ویبراتور درون بتن است. اگر ویبراتور به طور کامل در بتن فرو نرود، شیره بتن که از نظر وزن سبک‌تر است به سطح می‌آید و این باعث می‌شود که بخش‌های سنگین‌تر، مانند سنگدانه‌ها، در پایین قالب باقی بمانند. نتیجه این امر، ایجاد یک لایه سطحی با کیفیت پایین، که در معرض خوردگی و مشکلات دیگر قرار می‌گیرد، خواهد بود.
2. قرار نداشتن زاویه ویبراتور به طور عمودی: هنگام ویبره کردن، باید ویبراتور به صورت عمودی در محل قرار گیرد. این امر ضروری است زیرا حباب‌ها به طور طبیعی از پایین به بالا حرکت می‌کنند و اگر ویبراتور مایل باشد، حباب‌ها به درستی از بتن خارج نمی‌شوند و در نتیجه بتن دچار تراکم ناهموار خواهد شد.
3. وارد کردن پوکر ویبراتور به میلگردها: وارد کردن ویبراتور به میلگردها اشتباه است و ممکن است به سازه بتن آسیب وارد کند. به همین دلیل باید ویبراتور به سرعت و به درستی وارد بتن شود، تا حباب‌های هوا سریع‌تر خارج شده و تراکم بتن به شکل مطلوب برسد.
4. خارج کردن ناگهانی ویبراتور از بتن: برخلاف وارد کردن ویبراتور به بتن، در هنگام خارج کردن آن باید به آرامی عمل کنید. خارج کردن سریع ویبراتور ممکن است باعث آسیب به ساختار بتن و ورود مجدد حباب‌های هوا شود. در عوض، می‌توان با بالا و پایین بردن شیلنگ، به تدریج هوای اضافی را از بتن خارج کرده و شیره بتن را جایگزین حباب‌ها نمود.
5. نگه داشتن بیش از حد پوکر ویبراتور درون بتن: یکی دیگر از اشتباهات رایج، نگه داشتن طولانی مدت ویبراتور درون بتن است. این عمل می‌تواند باعث بالا آمدن شیره بتن و ایجاد پدیده‌هایی همچون لانه‌زنبوری، شن نما شدن یا کرمو شدن بتن شود. برای جلوگیری از این مشکلات، ویبراتور باید تنها برای مدت زمان مشخص و کافی درون بتن باقی بماند.
6. عدم تنظیم فواصل مناسب هنگام ویبره کردن: برای اینکه تمامی سطح بتن به درستی ویبره شود، باید فواصل ویبراتور به دقت تنظیم گردد. فواصل بسیار زیاد یا کم می‌تواند باعث شود که برخی نقاط بتن به طور کامل تراکم پیدا نکنند، در حالی که نقاط دیگر ممکن است بیش از حد تراکم پیدا کنند.

با رعایت این نکات، می‌توان از ایجاد مشکلاتی همچون ترک‌های سطحی، کاهش مقاومت و دوام بتن جلوگیری کرد و کیفیت بتن ریخته شده را به حداکثر رساند.

7. رابطه نوع ویبره بتن بر هزینه و عملکرد در فرایند ساخت

انتخاب نوع ویبره بتن در فرایند ساخت تاثیر مستقیم بر هزینه‌ها و عملکرد پروژه دارد و باید با دقت زیادی انجام شود. در اینجا عواملی که تأثیرگذار در این انتخاب هستند را بررسی کرده‌ایم:

1. قیمت دستگاه: قیمت دستگاه ویبره بتن از اصلی‌ترین عوامل موثر بر هزینه پروژه است. ویبره‌های مکانیکی که به‌طور معمول ارزان‌تر هستند، برای پروژه‌های کوچک یا زمانی که نیاز به تراکم سطحی بتن وجود دارد، انتخاب مناسبی هستند. در مقابل، ویبره‌های الکتریکی یا پنوماتیک با کارایی بالاتر و قابلیت عملکرد بیشتر در شرایط پیچیده‌تر، ممکن است هزینه بیشتری داشته باشند اما برای پروژه‌های بزرگتر که نیاز به دقت و سرعت بالاتری دارند، انتخاب بهتری خواهند بود.
2. نیاز به نیروی کار: برخی از ویبره‌ها مانند مدل‌های مکانیکی ممکن است برای عملکرد بهینه خود نیاز به نیروی کار بیشتری داشته باشند. این می‌تواند شامل نیاز به افراد برای نگهداری و حرکت دستگاه‌ها باشد، که به‌طور غیرمستقیم هزینه‌های نیروی کار را افزایش می‌دهد. از سوی دیگر، ویبره‌های الکتریکی معمولاً خودکارتر هستند و به نیروی کار کمتری نیاز دارند.
3. قابلیت انطباق با نیازهای پروژه: نوع ویبره باید با ویژگی‌های پروژه تطابق داشته باشد. برای مثال، پروژه‌هایی که شامل قالب‌های پیچیده یا بتن با ترکیب خاص هستند، نیاز به ویبره‌هایی دارند که بتوانند به‌طور مؤثر بتن را تراکم کنند بدون اینکه ساختار آن آسیب ببیند. ویبره‌های سطحی برای پروژه‌های با عمق کم و بتن با اسلامپ پایین مفید هستند، در حالی که ویبره‌های داخلی ممکن است برای بتن‌های عمیق‌تر یا پروژه‌های بزرگ‌تر مناسب‌تر باشند.
4. کارایی در تراکم بتن: توانایی دستگاه ویبره برای تراکم یکنواخت بتن و حذف حباب‌های هوا نقش مهمی در کیفیت نهایی بتن دارد. ویبره‌هایی که بتوانند تراکم کامل و یکنواخت ایجاد کنند، ضمن کاهش تخلخل بتن، می‌توانند مقاومت و دوام بتن را افزایش دهند. انتخاب ویبره مناسب می‌تواند به بهبود خواص مکانیکی بتن و کاهش مشکلات احتمالی مانند ترک‌خوردگی و فساد سطحی کمک کند.

با توجه به این عوامل، پیمانکاران معمولاً انتخابی انجام می‌دهند که هم با نیازهای پروژه متناسب باشد و هم از نظر هزینه‌ای به‌صرفه باشد. این انتخاب نیازمند تحلیل هزینه و فایده دقیق است و ممکن است شامل مشاوره تخصصی از کارشناسان و بررسی مدل‌های مختلف دستگاه‌های ویبره بتن باشد تا بهترین گزینه برای هر پروژه مشخص شود.

جمع‎‌بندی و نتیجه‌گیری

ویبره زدن بتن یکی از مراحل اساسی و حیاتی در فرایند ساخت و ساز است که تأثیر زیادی بر کیفیت نهایی بتن و مقاومت آن دارد. هدف از ویبره زدن، حذف حباب‌های هوا از بتن و ایجاد تراکم یکنواخت است که این امر موجب افزایش مقاومت بتن، کاهش تخلخل و بهبود خواص مکانیکی آن می‌شود. در صورتی که این فرآیند به درستی انجام نشود، می‌تواند منجر به مشکلات جدی مانند کاهش استحکام، ترک‌خوردگی سطحی، و نفوذپذیری بتن گردد.

بنابراین، رعایت نکات صحیح ویبره زدن و انتخاب نوع مناسب دستگاه ویبره برای هر پروژه ضروری است. یکی از عوامل کلیدی در موفقیت ویبره زدن بتن، انتخاب نوع ویبراتور مناسب است. انواع مختلف ویبراتورهای بتن شامل ویبراتورهای داخلی، ویبراتورهای قالبی و ویبراتورهای سطحی هستند که هر کدام کاربردهای خاص خود را دارند. ویبراتورهای داخلی، به داخل بتن فرو رفته و باعث ایجاد لرزش‌های عمیق برای تراکم بتن می‌شوند، در حالی که ویبراتورهای قالبی بیشتر برای بتن‌های پیش‌ساخته و قالب‌های خاص استفاده می‌شوند. ویبراتورهای سطحی نیز به طور مستقیم روی سطح بتن قرار می‌گیرند و برای دال‌های بتنی با عمق کم یا زمانی که نیاز به سطح صاف و براق داریم، مناسب هستند.

تأثیر انتخاب نوع ویبره بتن بر هزینه و عملکرد پروژه قابل توجه است. انتخاب دستگاه ویبره بتن تأثیر زیادی بر هزینه‌های پروژه خواهد داشت. ویبراتورهای مکانیکی معمولاً ارزان‌تر هستند اما ممکن است نیاز به نیروی کار بیشتری برای عملکرد بهینه داشته باشند. در مقابل، ویبراتورهای الکتریکی یا پنوماتیک کارایی بالاتری دارند، اما هزینه اولیه خرید آن‌ها بیشتر است. این انتخاب‌ها باید با توجه به نیازهای خاص پروژه و شرایط آن انجام شوند. همچنین، نوع ویبراتور باید با نوع بتن، ابعاد قالب و عمق بتن ریزی هماهنگ باشد تا عملکرد بهینه‌ای داشته باشد. یکی دیگر از عواملی که در انتخاب نوع ویبراتور مهم است، نیاز به نیروی کار است. برخی ویبراتورها نیاز به نیروی کار کمتری دارند که می‌تواند هزینه‌های نیروی کار را کاهش دهد، در حالی که برخی دیگر ممکن است به نیروی کار بیشتری نیاز داشته باشند. علاوه بر این، ویبراتورهای با کارایی بالا قادرند به‌طور یکنواخت و مؤثر بتن را تراکم دهند و از ایجاد مشکلاتی مانند ترک‌خوردگی یا نفوذپذیری جلوگیری کنند.

یکی از نکات مهم در فرایند ویبره زدن بتن، رعایت زمان مناسب برای انجام این کار است. ویبره زدن باید به اندازه کافی طول بکشد تا تمام حباب‌های هوا از بتن خارج شوند، اما نباید بیش از حد طولانی شود زیرا ممکن است باعث جداشدگی شیره بتن و کاهش کیفیت آن گردد. معمولاً زمان ویبره زدن بتن بین 5 تا 15 ثانیه است و باید در این مدت حباب‌های هوا به‌طور کامل از بین بروند. در غیر این صورت، ممکن است بتن به شکل متخلخل و ضعیف درآید. همچنین، ویبراتور باید به‌طور عمودی وارد و خارج شود تا تراکم یکنواخت و مؤثر حاصل گردد. یکی از اشتباهات رایج در هنگام ویبره زدن، وارد کردن ویبراتور به صورت مایل است که باعث می‌شود حباب‌ها نتوانند به‌طور مؤثر از بتن خارج شوند. همچنین، باید از نگه‌داشتن ویبراتور در بتن برای مدت طولانی خودداری کرد زیرا این کار می‌تواند به پدیده‌هایی مانند لانه‌زنبوری و جداشدگی شیره بتن منجر شود.

نکات اجرایی و آیین‌نامه‌های مختلف نیز باید در نظر گرفته شوند تا اطمینان حاصل شود که ویبره زدن بتن به درستی انجام می‌شود. طبق آیین‌نامه‌ها، ویبراتور باید به‌اندازه کافی درون بتن فرو رود تا تراکم مطلوب حاصل شود و فاصله بین نقاط ویبره باید به‌گونه‌ای باشد که تمام نقاط بتن به‌درستی ویبره شوند. همچنین، ویبراتور باید به‌طور عمودی وارد و خارج شود تا از بروز مشکلاتی مانند جداشدگی یا شکل‌گیری حفره‌های هوا جلوگیری شود. استفاده از ویبراتور به‌صورت صحیح و مطابق با استانداردهای اجرایی می‌تواند به بهبود کیفیت و دوام بتن کمک کند. اشتباهات رایج در هنگام ویبره زدن، مانند عدم قرار دادن ویبراتور به‌طور کامل در بتن یا استفاده از آن به‌صورت مایل، می‌تواند موجب مشکلات جدی در بتن شود و باعث کاهش مقاومت و کیفیت نهایی آن گردد. از این رو، باید دقت زیادی در هنگام استفاده از ویبراتورها به خرج داد.

در نهایت، انتخاب نوع مناسب ویبراتور و رعایت نکات اجرایی به‌ویژه در پروژه‌های بزرگ و پیچیده می‌تواند تأثیر زیادی بر عملکرد نهایی بتن و هزینه‌های پروژه داشته باشد. پیمانکاران باید با دقت و با توجه به نیازهای خاص هر پروژه، از میان انواع مختلف ویبراتورها انتخاب کنند و از مشاوره متخصصین برای رسیدن به بهترین نتیجه استفاده کنند. با اجرای صحیح ویبره زدن، می‌توان از کیفیت و دوام بتن اطمینان حاصل کرد و مشکلاتی مانند ترک‌خوردگی، تخلخل و نفوذپذیری بتن را به حداقل رساند.
